無軸螺旋輸送機結構
無軸螺旋輸送機結構介紹：
螺旋輸送機的螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種。實體螺旋面稱為s制法，其螺旋節距GX型為葉片直徑的0.8倍，LS型螺旋輸送機適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊物料。葉片式螺旋面應用較少，主要用于輸送粘度較大和可壓縮性物料，在輸送過程中，同時完成攪拌、混合等工序，其螺旋節距約為螺旋葉片直徑的1.2倍。螺旋輸送機的螺旋葉片有左旋與右旋兩種旋向。螺旋輸送機的類型有水平固定式螺旋輸送機、垂直式螺旋輸送機。水平固定式螺旋輸送機是最常用的一種型式。垂直式螺旋輸送機用于短距離提升物料，輸送高度一般不大于8m，螺旋葉片為實體面型，它必須有水平螺旋喂料，以保證必要的進料壓力。LS、GX型螺旋輸送機物料出口端，應設置1/2~1圈反向螺旋片，防止粉料堵塞端部。螺旋輸送機由螺旋機本體、進出料口及驅動裝置三部分組成。螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。驅動裝置由電動機、減速器、聯軸器及底座所組成。

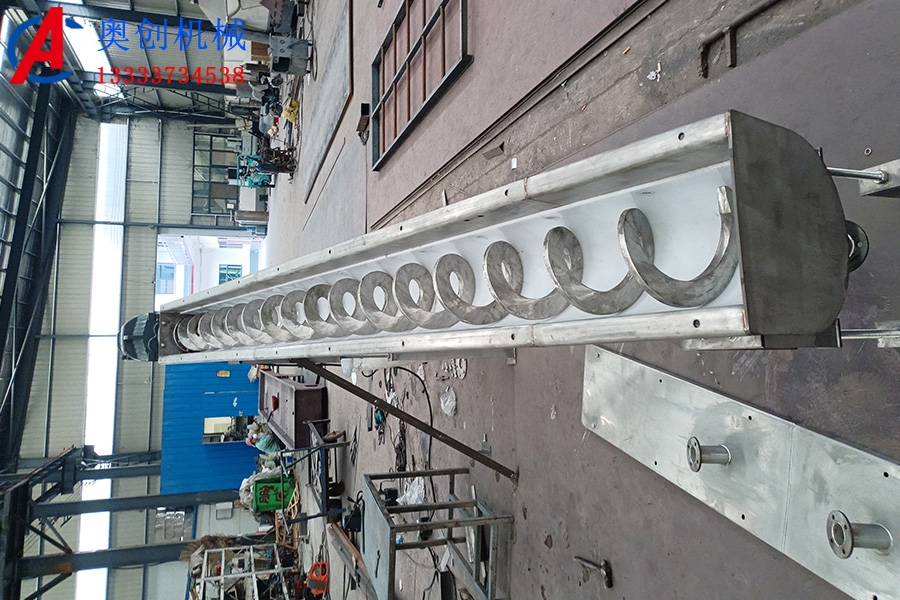

無軸螺旋輸送機有管式，U槽式等形式的螺旋葉片輸送機設備。有耐腐蝕，耐高溫等特點，主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。驅動裝置:采用擺線針輪輪減速機或軸裝式的驅動方式。無軸螺旋是采用無中心軸設計,所以在輸送易于纏繞、黏性強的物料時具備獨特的優勢。
無軸螺旋輸送機是我公司根據建材、化工、環保、電力、醫藥、冶金、食品等行業在采用LS型、GX型號螺旋輸送機輸送磨琢性大、粘性較大，易結塊，易纏繞物料時形成物料堵塞，吊軸承損壞使螺旋機不能正常工作的實際情況而自主研制開發的一種新型螺旋輸送機。本產品適用于連續均勻輸送較松散的、有粘性的、易纏繞物料，輸送物料溫度可達100℃，傾角小于45°。
無軸螺旋輸送機特點：
1、大通道輸送，絕不堵塞，運行可靠；
2、長度、角度、進出料斗可按要求定制；
3、密閉運行，噪聲??；
4、槽內襯耐磨材料，檢修方便，壽命長；
5、安裝方便，采用膨脹螺栓固定即可；
6、無尾部支撐，維護方便。
無軸螺旋輸送機與傳統有軸螺旋輸送機相比，因為采用了無中心軸設計，使用具有一定柔性的整體鋼制螺旋推送物料,所以具有以下突出優點：
1、無軸螺旋輸送機抗纏繞性強：因為無中心軸干擾,對于輸送帶狀、粘稠物料、易纏繞物料有特殊的優越性，如用于污水處理廠輸送中細格柵，其柵條凈距50mm的除污機柵渣和壓濾機泥餅等物料，或者垃圾處理場所處理運輸垃圾，能防止阻塞引起的事故。
2、無軸螺旋輸送機環保性能好。無軸螺旋輸送機采用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。
3、無軸螺旋輸送機扭距大、能耗低。由于螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。扭距可4000N/m。
4、無軸螺旋輸送機輸送量大。無軸螺旋輸送機輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。
5、無軸螺旋輸送機輸送距離長。單機輸送長度可達60米。并可根據用戶需要，采用多級串聯式安裝，超長距離輸送物料。
6、無軸螺旋輸送機能機動工作。我公司開發生產的移動型無軸螺旋輸送機，能機動工作，一機多用。既可下方出料，又可端頭出料。采用特制襯板，該機可在高溫下工作。結構緊湊，節省空間，外型美觀，操作簡便，經濟耐用。
無軸螺旋輸送機型號參數：
型號 | 參考量/（m3/h） | 外形尺寸/mm | 長度 | |||||||
0° | 15° | 30° | A | B | H | L1 | L2 | L3 | ||
WLS-260 | 2.5 | 1.8 | 1.4 | 260 | 360 | 270 | 150 | ≤70 | 400 | ≤20米 |
WLS-300 | 5 | 4 | 2.2 | 300 | 400 | 310 | 200 | ≤70 | 400 | |
WLS-320 | 6 | 4.5 | 3 | 320 | 420 | 330 | 200 | ≤70 | 450 | |
